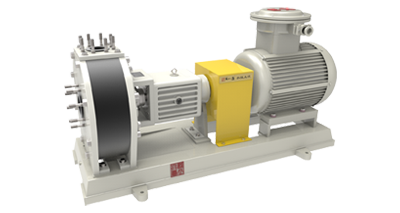

THJS石墨化工流程離心泵

型號意義	THJS80-65-160
T	企業代號
H	標準化工離心泵
J	耐腐耐磨離心泵
S	石墨材質
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	THJS石墨化工流程離心泵
輸送介質：	適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質
適用行業：	化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業
產品特點：	耐溫性，耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能
結構形式：	臥式、泵與電機聯軸器連接
口徑：	25～250mm
流量：	5～1600m3/h
揚程：	3-125m
轉速：	1450/2900r/min
工作溫度：	≤180℃
壓力等級：	1.6Mpa
功率：	0.75～250kw

一、產品簡介：

產品概述：

THJS石墨化工流程離心泵是我公司自主研發設計的新型耐酸，耐高溫，耐腐，耐磨化工流程離心泵，采用石墨材料制作，既具有優異的耐溫性，耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高，強酸性高溫的腐蝕性介質（含固體顆粒的重量濃度≤20％，固體顆粒直徑≤1.0mm）。
產品優點：
1. THJS石墨化工流程離心泵是我公司參照JB/T 8688-2013標準結合非金屬泵的工藝設計制造夾板式化工流程離心泵，具有耐高溫、耐腐、耐磨、機械強度高、高效節能等優點；
2.泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用浸漬石墨（碳纖，玻纖，銅）等材料供不同的工況條件選用。
3.泵殼整體石墨材料，厚度20mm-50mm,對夾式設計，金屬支撐，限制了全塑石墨泵殼受熱軸向膨脹和受壓軸向壓縮性****變形，克服了泵體產生壓縮變形、冷縮變形等導致機械性能不穩定的缺點，采用CFD計算機流體力學設計水力部件進行模塊設計和模壓成型，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、尺寸****、流道光潔、互換性好，有效地提升了石墨耐腐耐磨泵的運行穩定性。
4.葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式或半開式結構，流道優化設計、高效率、低NPSHR值、互換性好，保證了泵流量及揚程穩定性；
5.泵的密封為集裝式雙端面耐高溫耐腐耐磨機封，可輸送含有顆粒，結晶介質�？膳渲肁PI682標準密封布置和沖洗方案；
6.機封動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅，材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
7. 后拉式設計，無需拆卸管道，維修方便；
8. 臥式安裝，結構緊湊、國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用。
產品用途：
特別適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質；
有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，污水等介質輸送。硫酸磷肥業：稀酸、母液、污水、含硅膠的氟硅酸、磷酸料漿等介質的輸送；化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業；氯堿業：鹽酸、液堿、電解液等；環保產業、水處理業：純水，高純水，污水（皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等），廢氣、廢塵治理中心的噴淋吸收循環泵等；鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水；火電濕式脫硫循環泵：能同時適用堿、酸、腐蝕性崗位；煤炭工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵；其它各業相關類似的工況。
性能范圍：
設計壓力：1.6mpa；
口徑：～300mm；
流量：5～1600m3/h；
揚程：5～80m
功率：0.75～250kw；
使用溫度：≤180℃；

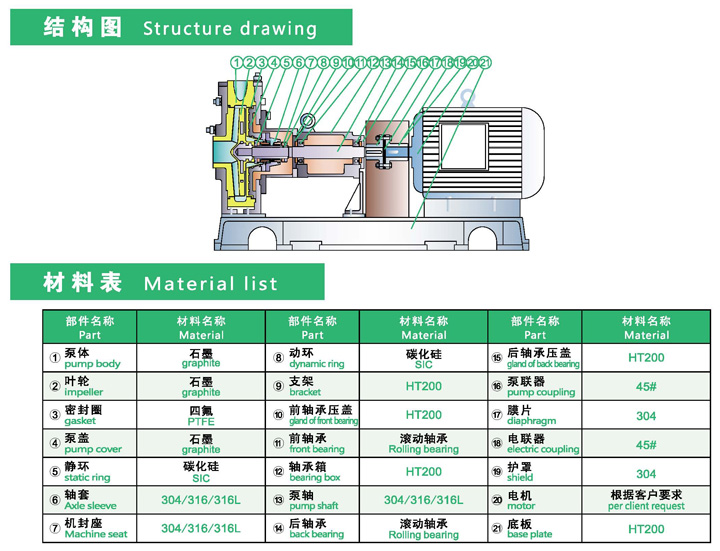

二、結構圖：

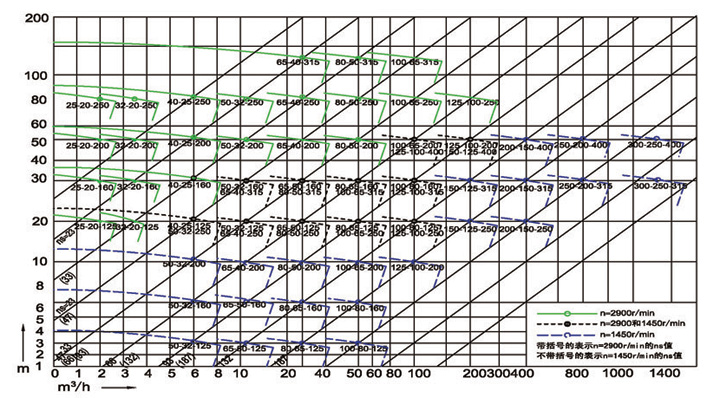

三、性能曲線圖：

四、性能參數表：

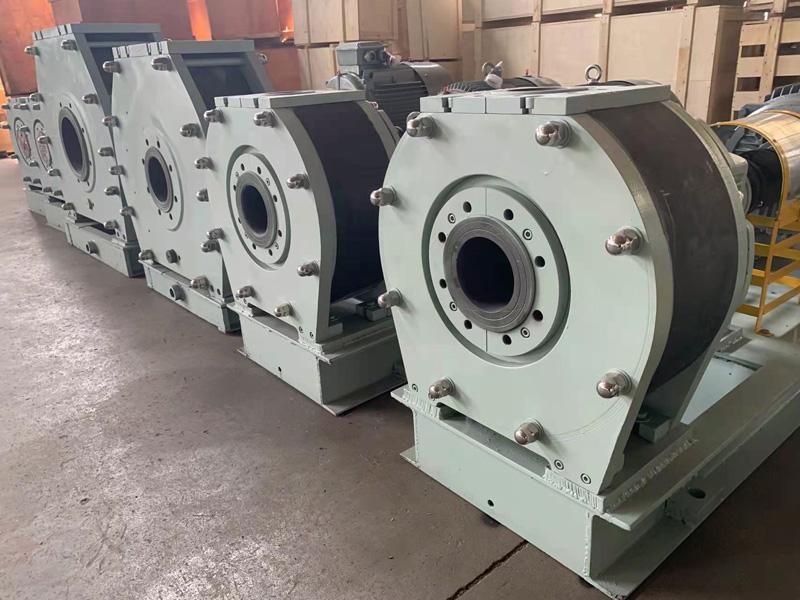

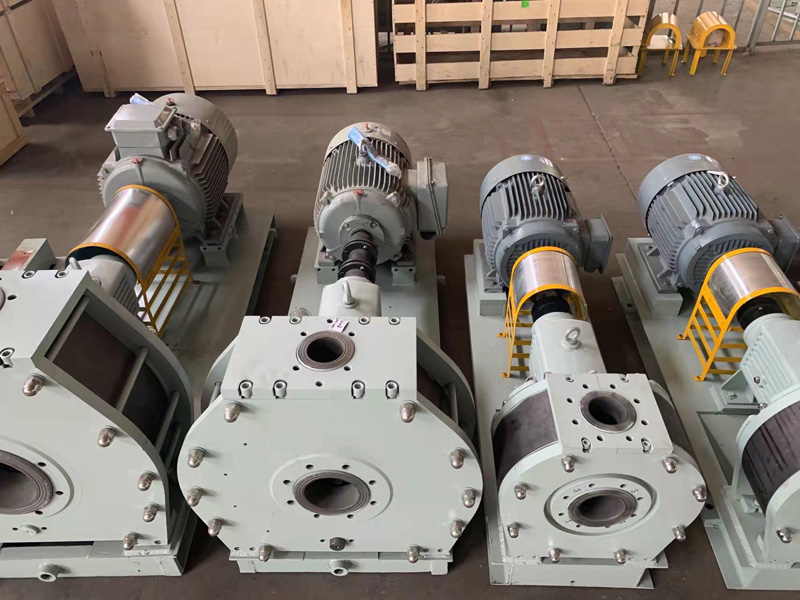

產品實景
